제품 상세 정보:
|
| 정격 출력: | 65KN | 유압 스테이션 파워: | 2.5KW |
|---|---|---|---|
| 정격 작업 압력 Q: | 25MPA | 적합한 파이프 라인 직경: | 250-315mm |
| 최소 수축 후 직경: | 200mm | 맥스. 확장 후 직경: | 315mm |
| 무게: | 50KG | 최상위 표면 길이: | 410mm |
| 호스트 길이: | 495mm | 지원 부대: | 15t |
| 강조하다: | 6면 파이프 재활 잭,다방향 파이프 재활 잭,파이프 라인 로컬 수리 |
||

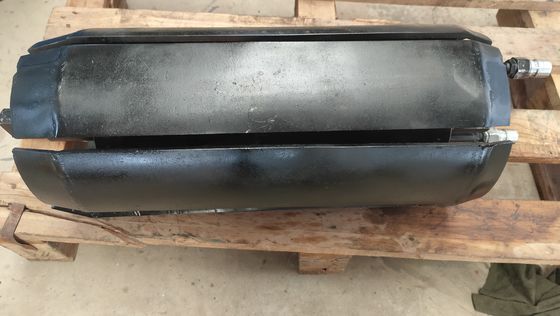

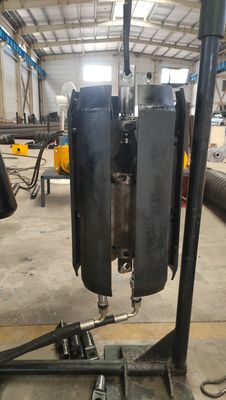

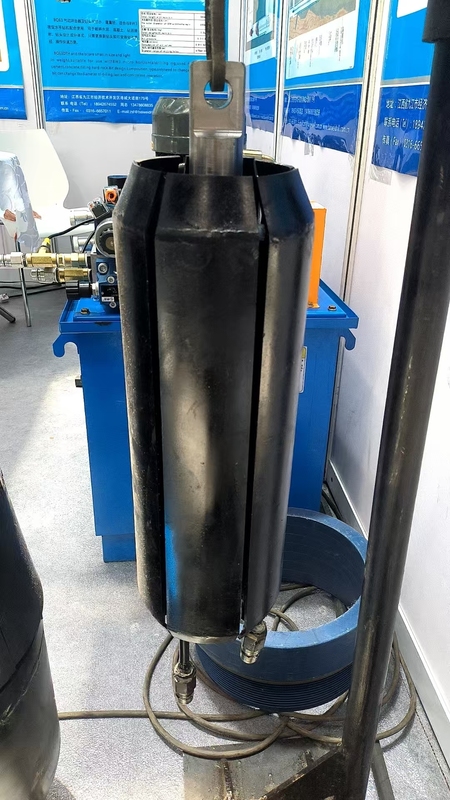

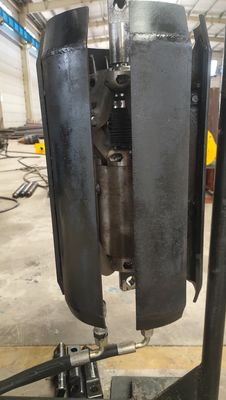

파이프 국부 수리 - 육면 확장기
목적
국부적인 파이프 붕괴의 신속한 비개착 수리를 위해.
개요
육면 확장기 국부 수리 기술은 견인력을 통해 붕괴 지점에 정확하게 잭킹 장비를 배치합니다. 유압 구동 방식으로, 6개의 동기적으로 확장되는 잭 플레이트가 파이프 원주를 따라 균일하게 방사형 힘을 가하여 붕괴된 부분을 완전한 원형과 원래 설계된 내부 직경으로 복원합니다. 이는 단일 작업으로 기존 파이프의 구조적 재활을 달성합니다.
장비 특징

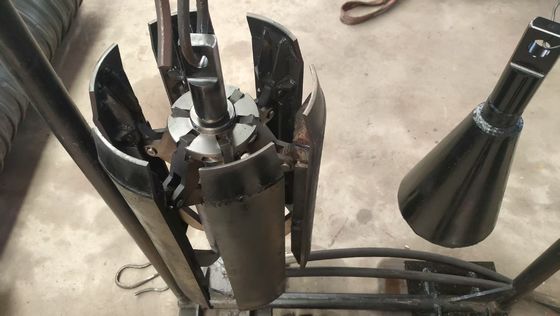

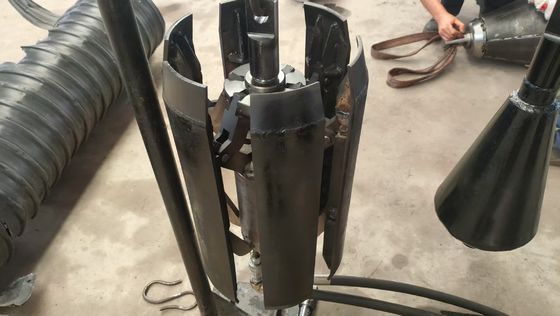

육면 동기화: 유압 구동 확장 플레이트는 동일한 주파수와 압력으로 동시에 확장되어 파이프 벽에 균일한 원주 방향 힘 분포를 보장하고 응력 집중을 방지합니다.
자동 중심 정렬: 장치는 확장 중에 자동으로 파이프 중심에 정렬되어 수리된 부분과 원래 파이프 사이의 동심성을 보장하여 편심 손상을 방지합니다.
비교 우위: 기존의 “오리 부리” 방식은 단 두 지점에서 대칭적으로 확장되어 과도한 국부 응력과 파이프 벽 손상을 유발합니다. 6점 방사형 확장은 2차 손상 위험을 완전히 제거합니다.
조절 가능한 직경: 모듈식 교체 커버는 DN200에서 DN700까지 다양한 사양을 지원하며, 골판 파이프, PE 파이프, 골판 강관, 강철 보강 파이프, 나선형 권선 솔리드 월 파이프 및 얇은 벽 강철 파이프를 수용합니다.
고효율 및 경제성: 단일 지점 수리는 굴착 또는 라이닝이 필요 없으므로 인건비 및 자재 비용을 크게 절감합니다.
적용 범위
도시 지하 상수도/배수, 가스, 전력 및 통신 네트워크 내의 골판 파이프, PE 파이프, 골판 강관, 강철 보강 파이프, 나선형 권선 솔리드 월 파이프 및 얇은 벽 강철 파이프의 국부적인 붕괴, 변형 및 정렬 불량의 비개착 수리.
